高性能超音波音圧計ソニックウォッチャー２

NEW！メガソニック対応ＳonicＷatcher３登場！→こちら

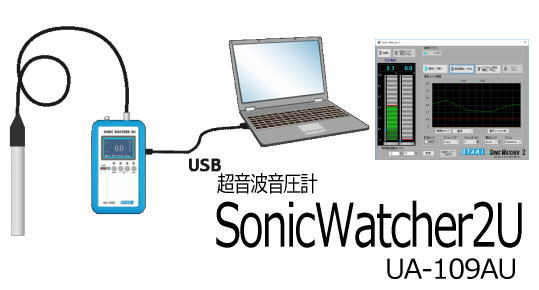

	分析管理超音波音圧計　SONIC WATCER2U 　ソニックウォッチャー２Ｕ　　ＰＣに繋いで音圧グラフを表示！！

-　　商　　品　　説　　明　　-

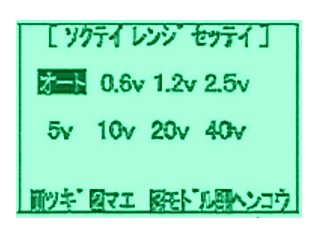

図1.測定レンジ設定画面

○オートレンジの採用ですべての音圧に対応！
　□オートレンジ機能で、その洗浄槽に合ったレンジを自動で選択。
　□オートレンジの他に、7段階のレンジ調整が可能。
　□純水、炭化水素、IPA等、SUS304を侵さないすべての液に対応。
　□0~100℃の液温に対応。

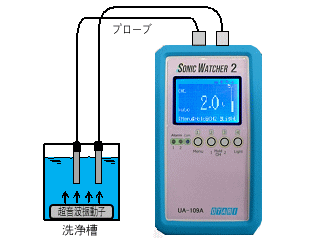

図2.プローブ2本測定イメージ図

○プローブ2本で2箇所同時測定！
　プローブを2本使用すると2箇所同時観測ができます。
　□購入時に１～２本を選べます(後に追加も可能)。
　□設定の変更で、1本測定と2本測定の切替が可能。
　□プローブの種類(棒状or管状)が選べます。
　　※プローブ種類はソノセーバーDXシリーズ同様
　
　　　

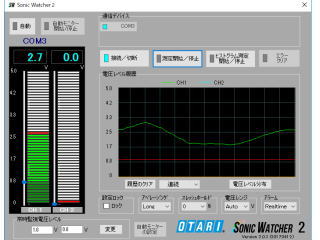

図3ＰＣソフトウェア表示画面

○ＰＣ接続で音圧の時間変化グラフ！
　計測DATAをサンプリングし時間変化グラフを表示。
　□リアルタイムで表示可能。
　□２本同時表示も可能。
　□レベルバー表示付き。

-　　主　　仕　　様　　-

項　　目	内　　容
本体名称	ソニックウオッチャー２U
型式	UA-109AU
本体寸法	135ｍｍ×76ｍｍ×27ｍｍ
電源	単三３本（連続使用18H）/DC５V入力(DC2～6V可)
接続	プローブ用コネクタ２個/DX５V入力用コネクタ１個
表示	測定数値表示LCD(128×64グラフィック)バックライト付レベル低下アラーム表示LED×２通信スティータス表示LED×1
音圧レベル設定	音圧プローブ２チャンネル　0.0～40.0V レンジ：７段階＋オートレンジ
表示	デジタル数値表示　２ch/３桁(小数点以下１桁) 棒グラフ表示(１秒間隔100計測ポイント)
重量	177ｇ

プローブ	①棒状プローブUPB160AS
	②棒状プローブUPR600AS
	③板状プローブUPB150AS
	④その他特注プローブ

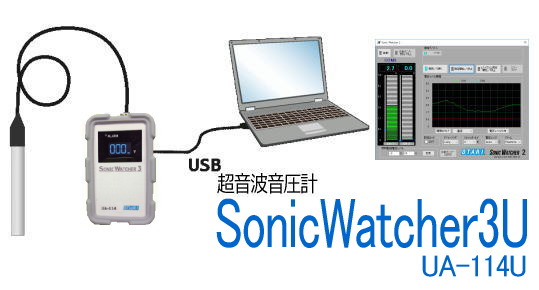

	分析管理超音波音圧計　SONIC WATCER3U 　ソニックウォッチャー3Ｕ　　ＰＣに繋いでメガソニックを測定！

-　　商　　品　　説　　明　　- メガソニックが測定出来るソニックウオッチャー３のPC接続版！

図3ＰＣソフトウェア表示画面

-　　主　　仕　　様　　-

項　　目	内　　容
本体名称	ソニックウォッチャー3
型式	UA-114
測定可能周波数	20kHz～1MHz
測定プローブ	1CH
測定可能液	水、炭化水素、IPA等 ※SUS304を侵さない全ての液体 ※0～100℃の液温まで測定可能
小型モニタ画面表示	有機ELパネル 128×64グラフィックモニタ
PCソフト画面音圧表示	相対音圧（ｍV、V）表示
	①２桁デジタル数字表示
	②２５秒間測定して平均値を表示する機能付
	③オートオフ（無信号検知後にOFF）
レンジ	7段レンジ・オートレンジ(固定可)
アラーム	レベル設定、レベル低下アラーム表示、赤色LED
電源	①USB供給5Ｖ
電源	②単三３本（連続使用18H）/DC５V入力(DC2～6V可)
本体寸法	121ｍｍ×69ｍｍ×20ｍｍ
重量	102ｇ(本体のみ)

プローブ	①棒状プローブUPB160AS
	②棒状プローブUPR600AS
	③板状プローブUPB150AS
	④その他特注プローブ

-　　お問い合わせ　　-　　

詳しいご説明、見積依頼、デモ機などの御相談は、
下記の電話・FAX・メールにお寄せ下さい。

TEL：083-262-0391　担当：池田
FAX：083-350-6158　担当：池田
